化纤不能代替棉花生产硝化棉，硝化棉的原料必须是天然纤维素，主要来自棉花中的棉短绒，而化纤是合成纤维，其化学结构和性质决定了它无法通过硝化反应生成符合要求的硝化棉。
为什么化纤无法替代棉花生产硝化棉？
硝化棉是通过棉花纤维素与硝酸发生酯化反应生成的硝酸纤维素酯，其前提是原料必须含有高纯度的天然纤维素。棉短绒的纤维素纯度接近100%，且纤维短、结构均匀，非常适合用于硝化工艺。
而化纤（如涤纶、尼龙、腈纶等）是石油衍生物合成的高分子聚合物，不含天然纤维素，无法进行相同的化学反应。
硝化棉的特殊用途要求高纯度和稳定性:
在军工领域，硝化棉作为发射药的关键成分，对燃烧速度、能量释放和安全性有极高要求。只有棉短绒制成的硝化棉才能保证燃烧均匀、性能稳定。若使用其他材料替代，可能导致武器射程不准、膛压异常甚至炸膛等严重后果。
全球供应依赖中国棉短绒:
中国是全球最大的棉短绒和硝化棉生产国，硝化棉产量占全球70%以上，棉短绒供应占全球50%。欧美及北约国家因自身禁用新疆棉政策，导致硝化棉供应链受阻，在俄乌冲突中已出现炮弹生产受限的情况。
硝化棉生产原料全球供应链图谱（2025–2026）
- 原料来源：全球棉短绒生产与核心产地
中国：全球最大棉短绒生产国，占全球供应量50%以上，其中新疆棉区贡献超80%的优质棉短绒，专用于军工级硝化棉生产。
印度：第二大生产国，2025年产量预计达522.5万吨，但主要用于民用纺织，棉短绒提取率低，不具军工级替代能力。
巴西：产量增速最快，2025年预计达397.4万吨，出口导向型，但纤维长度与纯度不满足硝化棉工艺要求。
美国：产量回升至287.9万吨，但棉短绒提取率不足5%，且受环保法规限制，无规模化军工原料供应能力。
关键结论：只有中国新疆棉短绒具备高纯度（≥99%纤维素）、短纤维结构、低杂质三大军工级原料特性，全球唯一可稳定供应。
- 贸易流向：核心出口与进口路径
主要出口国：中国（占全球出口量90%以上）
主要进口国：
俄罗斯：2024年进口量1365吨，较2022年前增长超20倍，为炮弹推进剂核心原料。
德国：2025年进口中国硝化棉同比增长120%，莱茵金属收购Hagedorn-NC后，仍需70%原料来自中国。
法国：2024年进口量翻倍，因本土产能无法满足155mm炮弹年产150万枚目标。
美国：虽自产微量，但80%高端硝化棉依赖中国进口，用于M777火炮、Javelin导弹等系统。
价格趋势：2025年出口均价达3.52万元/吨，同比上涨37.76%，欧洲终端采购价突破28万元/吨。
- 供应链风险：地缘政治与结构性脆弱
欧盟“禁新疆棉”政策：2022年6月实施后，欧洲70%硝化棉供应链断裂，导致2024年北约炮弹产量仅达目标的40%。
替代尝试失败：
德国、法国实验室测试印度、巴西棉短绒替代品，40%以上燃烧不均、膛压超标，无法通过军标。
美国启动“国产硝化棉计划”，但新建工厂需2–3年投产，2026年前无实质产能。
中国战略地位：
中国同时向俄罗斯、美国、法国、德国出口硝化棉，形成“非阵营化垄断”，成为全球战争机器的唯一燃料泵。
- 未来趋势与挑战
短期（2026–2027）：全球硝化棉缺口将持续扩大，中国出口量预计增长25%+，价格维持高位。
中期（2028–2030）：美国、欧盟或加速建设本土产能，但原料纯度瓶颈无法突破，仍需依赖中国棉短绒。
长期风险：若中国实施棉短绒出口管制，全球弹药产能将面临系统性瘫痪，战争潜力将被重新定义。
中国不仅是全球最大的棉花生产国，更是硝化棉产业链的绝对核心，掌控从原料到成品的全链条优势。基于现有信息，以下是对硝化棉全球供应链图谱的进一步深化与细化，涵盖原料、生产、技术、地缘博弈及未来趋势等关键维度。
1. 原料端：棉短绒——不可替代的战略基石
硝化棉的原料并非普通棉花，而是棉短绒（Linters），即轧花后残留在棉籽上的短纤维，其纤维素纯度高达99%以上，是制造高含氮量军工级硝化棉的唯一可行原料。
新疆棉短绒的核心地位:
新疆占中国棉花产量的85%以上，其棉短绒因纤维长、杂质少、色泽洁白、化学反应均匀性高，成为全球军工企业的首选。中国兵器集团下属的四川北方硝化棉公司明确以新疆棉短绒为原料，用于人民币印钞纸和军用发射药。
全球其他产地的局限性
印度：虽产量大，但棉短绒提取率低，且纤维较短、含杂率高，难以满足军标要求。
美国：环保法规严格限制硝化工艺，且棉短绒主要用于民用涂料领域。
巴西、土耳其：纤维结构不均，硝化后燃烧性能不稳定，仅适用于低端工业用途。
结论：目前全球尚无任何国家能复制新疆棉短绒的品质与规模，这构成了中国在硝化棉领域的“天然垄断”。
2. 生产端：中国企业主导全球产能
中国年产量约6万吨硝化棉，占全球总产量近50%，是世界最大生产国和出口国。
上游配套成熟:
精制棉、硝酸、酒精、丙酮等原材料均实现国产化。
水洗机、梳解机、棉浆机等专用设备自主生产，降低制造成本20%-30%。
中游工艺领先:
采用多段硝化、低温控制、自动洗涤等技术，确保硝化棉含氮量稳定在12.6%-13.4%之间（军用标准）。
产品通过ISO 9001、GJB 9001C军标认证，出口至70余国。
下游应用广泛:
军用：用于子弹、炮弹、火箭推进剂，占比超90%的发射药成分。
民用：涂料、油墨、赛璐珞胶片等，占全球工业硝化棉市场的49%。
3. 贸易流向：
俄罗斯通过土耳其、哈萨克斯坦等中亚国家中转进口，2023年起进口量激增。
中国硝化棉被用于维持顿巴斯地区炮击密度，2023年下半年俄军炮击强度增加17%。
欧洲国家,德国莱茵金属公司原计划年产200万发155毫米炮弹，因欧盟禁新疆棉政策导致原料短缺，生产线被迫闲置。
法国、意大利等国军工企业私下囤积中国硝化棉，部分库存达三年用量。
美国虽推动得州新建硝化棉工厂（预计2025年底投产），但短期内仍依赖中国进口高端产品。
H.C. Starck等企业仅能生产小批量科研级硝化棉，无法满足军需。
讽刺现实：西方国家一边制裁新疆棉，一边通过灰色渠道抢购中国硝化棉，形成“制裁自己、依赖对手”的悖论。
5. 地缘风险：欧盟自断供应链
2022年6月，欧盟跟随美国实施新疆棉禁令，直接切断了其90%的硝化棉进口来源。后果严重：
弹药交付严重滞后：欧盟承诺向乌克兰提供100万发炮弹，截至2025年8月仅完成70%。
军工企业陷入困境：德国莱茵金属、法国Eurenco等企业因原料短缺，扩产计划搁浅。
内部承认失误：欧盟内部市场委员布雷顿于2024年4月承认，供应中断是延误主因。
尽管美国试图重建本土产能，但受限于原料品质与环保法规，短期内无法改变对中国供应链的依赖。
6. 未来趋势：中国或将掌握“战争开关”
随着全球冲突常态化，硝化棉的战略价值将持续上升：
需求刚性增长：俄乌冲突日均消耗超1.5万发炮弹，每发需8公斤发射药，即每日消耗硝化棉超120吨。
替代路径渺茫：目前尚无可行的合成纤维或植物纤维可替代棉短绒，化纤因化学结构不同无法硝化。
中国战略选择空间扩大：若未来实施出口管制，全球多数国家的弹药产能将面临瘫痪风险。
硝化棉的生产是一个高度专业化且涉及严格安全控制的化学工艺过程，其核心是将天然纤维素（主要来自棉花）通过酯化反应转化为硝酸纤维素酯。以下是曾爷基于现有信息整理的详细硝化棉生产流程，涵盖从原料准备到成品包装的完整步骤。
- 原料准备
（1）纤维素来源
主要原料：优质棉短绒或脱脂棉，要求纤维素纯度高（≥99%）、杂质少、结构均匀。
替代原料：木浆也可用于部分工业级硝化棉生产，但军工级产品仍以棉短绒为主。
（2）化学试剂
硝酸（HNO₃）：作为硝化剂。
硫酸（H₂SO₄）：作为催化剂和脱水剂，促进反应正向进行。
混酸配比通常为浓硝酸:浓硫酸 = 1:3 至 1:4（体积比），具体比例根据目标含氮量调整。
- 混酸配制
在耐腐蚀容器（如玻璃瓶或不锈钢反应釜）中进行：
将浓硫酸缓慢加入浓硝酸中（禁止反向操作，以防剧烈放热溅出）。
边加边搅拌，使热量均匀散发。
配制完成后冷却至室温备用。
工业上采用机械搅拌式配酸机或连续配酸管道系统，提高安全性。
注意：该过程释放大量热，需配备冷却装置，防止局部过热引发危险。
- 硝化反应（核心步骤）

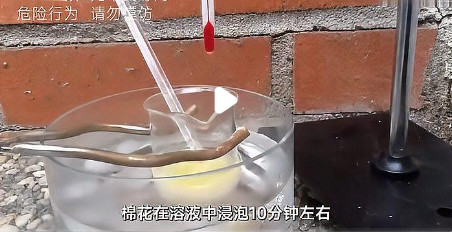

实验室方法：
将干燥的脱脂棉分小块投入混酸中，确保完全浸没。
控制水浴温度在28–32℃，反应时间约10–20分钟。
轻轻翻动棉团，避免其露出酸面，但不得剧烈搅拌以防爆炸风险。
工业连续化生产：
采用连续反应器，反应温度控制在28–34℃，压力保持微负压。
纤维素与混酸摩尔比约为1:45，反应时间约10分钟。
反应器体积小（0.2m³），单次投料量低于12kg，提升安全性。
关键控制点：温度过高会导致过度硝化甚至自燃；温度过低则反应不完全。
- 反应程度检测
取出少量产物进行溶解性测试：
用水洗至中性，再用乙醇洗涤。
分别投入1:3的乙醇-乙醚混合液和丙酮中观察：
若均完全溶解 → 硝化完全；
若均不溶 → 硝化不完全；
若仅溶于丙酮 → 硝化过度。
此步骤确保产品质量稳定，避免后续使用中出现燃烧异常。
- 脱酸与洗涤
（1）初步脱酸
使用离心机分离大部分废酸，回收后用于重新配制混酸。
工业上采用螺旋出料锥型卧式离心机，棉层停留时间仅约1秒，处理量大且安全。
（2）连续水洗
采用竖式洗涤装置，利用洗涤水从下至上逆流置换，彻底去除残留酸液。
洗涤时间约60秒，物料浓度控制在5%，竖塔高度约3米。
洗涤至洗液呈中性（用蓝色石蕊试纸检测）。
- 稳定处理（安定化）
为消除残留酸性和提高储存安全性，需进行稳定处理：
将洗净的硝化棉放入稀碳酸钠或碳酸氢钠溶液中煮沸20–30分钟，保持碱性环境。
取出后再次水洗至中性或微碱性。
浸入2%硝酸钾水溶液，再转入2%二苯胺酒精溶液，进一步增强稳定性。
目的：防止长期储存中发生缓慢分解甚至自燃。
- 脱水与干燥
用手或吸水纸挤干水分，避免高温挤压。
在30℃以下低温干燥，避免阳光直射。
成品应呈微黄透明状，质地柔软。
严禁高温烘干或暴晒，干燥硝化棉极易燃烧甚至爆炸。
- 成型与包装
根据用途进行成型处理：
军用发射药：压制成条状或颗粒状。
工业涂料：溶解于醇醚混合液制成胶状物。
包装于高密度聚乙烯瓶中，外层套黑色塑料袋避光保存。
存放于阴凉、干燥、通风良好的专用仓库，远离火源和静电。
- 安全与环保要点
全程防爆设计：生产设备需具备防静电、防爆功能。
废酸回收：硝化废酸经过滤后回用于配酸，减少污染。
熟成监控：部分工艺需熟成6–10小时，期间严格控温，防止自动分解。
运输限制：属于易燃危险品，需按危化品标准运输。
